BIM – Building Information Management

Proces projektowania i budowy przeszedł długą drogę od początków oprogramowania CAD (Computer Aided Design) do planowania i zarządzania projektami. Postępy w technologii 3D pozwoliły na stworzenie bardziej szczegółowych reprezentacji i wykorzystanie ich w całym procesie. W ostatnich latach proces został dodatkowo usprawniony przez wprowadzenie BIM (Building Information Modeling).

Koncepcja BIM istnieje od 1970 roku, ale dopiero na początku 2000 roku stała się powszechnie uzgodnionym terminem, kiedy różne kraje i regiony opracowały swoje standardowe praktyki. ISO19650: 2019 definiuje BIM jako:

Wykorzystanie wspólnej cyfrowej reprezentacji zbudowanego zasobu w celu ułatwienia procesów projektowania,
budowy i eksploatacji oraz stworzenia wiarygodnej podstawy do podejmowania decyzji.

Większa dostępność mocy obliczeniowej, spowodowała, że BIM stał się dostępny dla większej ilości profesjonalistów – dedykowane pakiety oprogramowania pozwoliły na wprowadzenie BIM do standardowej praktyki zarządzania projektami i designem.

Ten system inteligentnych procesów opartych na modelach 3D daje architektom, inżynierom i specjalistom z branży budowlanej cenny wgląd i narzędzia do bardziej efektywnego planowania, projektowania, koordynowania, budowy i zarządzania budynkami i infrastrukturą.

LIGMAN stara się być w czołówce technologii, nie tylko pod względem produktów oświetleniowych, ale także narzędzi, które tworzy dla społeczności projektantów. Rysunki techniczne, pliki 2D CAD oraz dane fotometryczne były od zawsze dostępne dla każdej oprawy w katalogu LIGMAN, a od teraz dostępne dla nich będą także pliki BIM.

Do niedawna pliki BIM dla produktów LIGMAN były dostępne tylko w formacie IFC. Industry Foundation Classes (IFC) zapewniają dane 3D ze szczegółowymi informacjami o każdej oprawie, w tym dane fotometryczne do obliczania i wyświetlania strumienia świetlnego.

LIGMAN we współpracy ze specjalistami BIM stworzył cały katalog opraw w dedykowanym formacie Autodesk Revit RFA.

Chociaż pliki IFC są kompatybilne ze wszystkimi programami BIM, kompromis na rzecz kompatybilności oznaczał, że informacje dotyczące MEP, rurociągów i energii elektrycznej, szczegółów montażu, okablowania itp. nie mogły zostać dołączone.

W plikach RFA stworzonych specjalnie dla LIGMAN nie jest to problemem. Od teraz możemy w pełni wykorzystać możliwości pakietu Revit.

Dane BIM dla opraw LIGMAN można otworzyć na wiele sposobów. Najprościej jest pracować z plikami pobranymi bezpośrednio dla konkretnej oprawy:

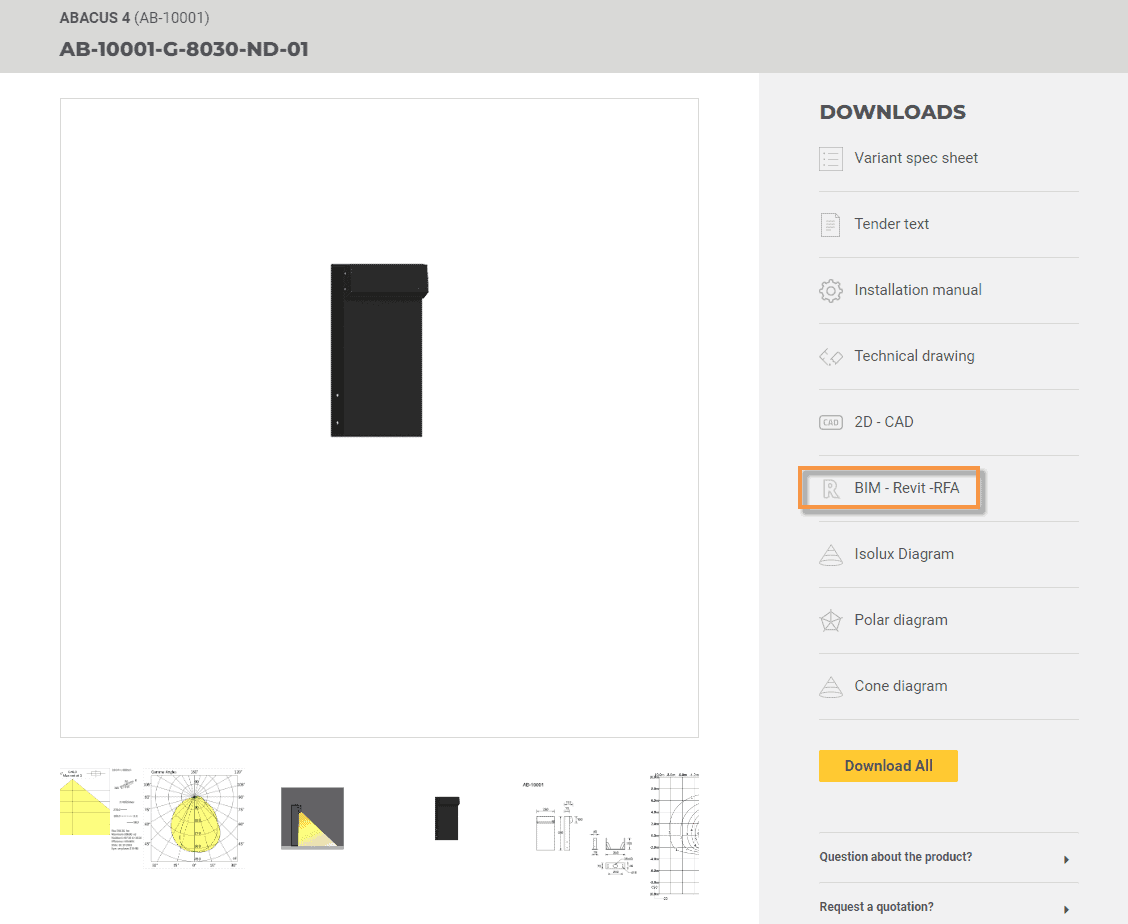

Po znalezieniu wariantu obiektu kliknij ikonę po prawej stronie, a zostaniesz przeniesiony na stronę pobierania konkretnego wariantu.

Kliknij BIM-Revit-RFA na liście pobierania. Spowoduje to przejście do chmury projektu BIM dla wybranego obiektu.

Tutaj możesz pobrać plik RFA bezpośrednio lub dostosować go dalej.

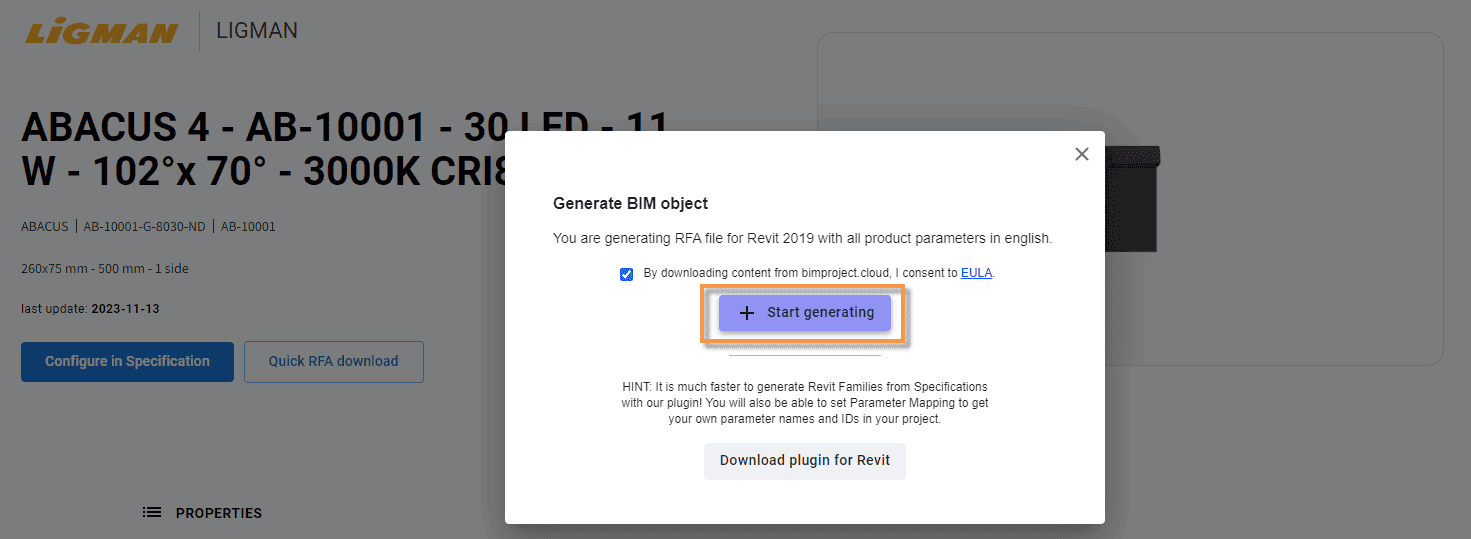

Po dokonaniu wyboru zostanie wyświetlony formularz zgody. Po kliknięciu przycisku akceptacji umowy licencyjnej można rozpocząć tworzenie obiektu BIM.

Chwilę później plik RFA będzie gotowy do pobrania i wstawienia do projektu.

Istnieje również możliwość przeglądania całego katalogu LIGMAN na https://bimproject.cloud/ do którego można uzyskać bezpośredni dostęp tutaj: https://new.catalog.bimproject.cloud/ligman
