МЕТОДЫ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ
Аналоговое управление
0-10 В
Димминг 0-10 В управляет интенсивностью освещения путем регулировки постоянного напряжения, обеспечиваемого осветительными приборами в диапазоне от 0 до 10 В
Преимущества
-
-
-
- Простота системы освещения легка для понимания.
- Простота системы освещения легка для понимания.
-
-
Примечание:
-
-
-
- Управляющий сигнал представляет собой постоянное напряжение, изменяющееся в диапазоне от 0 до 10 В.
- Световой поток 100% при 10 В и 0% при 0 В
-
-
1-10 В
Димминг 1-10 В управляет интенсивностью освещения путем регулировки постоянного напряжения, обеспечиваемого осветительными приборами в диапазоне от 1 до 10 В
Преимущества
-
-
-
- Простота системы освещения легка для понимания.
- Подходит для управления светодиодами
-
-
Примечание:
-
-
-
- Управляющий сигнал представляет собой постоянное напряжение, изменяющееся в диапазоне от 1 до 10 В.
- Световой поток 100% при 10 В и 10% при 1 В
-
-
ШИМ (широтно-импульсная модуляция)
ШИМ используется для управления выходным напряжением преобразователя путем модуляции ширины импульса выходной формы волны.
Преимущества
-
-
-
- Низкое энергопотребление.
- Эффективность до 90%.
- Легко отделить сигнал.
- Небольшое нагревание во время работы.
- Шумовые помехи меньше.
- Высокая пропускная способность.
- Потребность в эффективном фильтре меньше.
- Значительное снижение общих гармонических искажений тока нагрузки.
- Амплитудой и частотой можно управлять достаточно независимо.
- Синхронизация между передатчиком и приемником не требуется.
-
-
Примечание:
-
-
-
- Скорость ШИМ составляет 50-90 Гц (50 к/с).
- Вы можете видеть мерцание при записи видео.
-
-
TRIAC (триодный переключатель переменного тока)
TRIAC — это наиболее часто используемый полупроводниковый прибор для коммутации и управления мощностью систем переменного тока, поскольку триак может быть включен как положительным, так и отрицательным импульсом затвора, независимо от полярности источника переменного тока в это время.
Преимущества
-
-
-
- Возможность использования с напряжением 230 В.
- Коммутация и управление мощностью систем переменного тока.
- Он может срабатывать при положительной или отрицательной полярности импульсов затвора.
- Для этого требуется только один радиатор немного большего размера, в то время как для SCR (выпрямителя с кремниевым управлением) должны потребоваться два радиатора меньшего размера. of a smaller size.
- Для защиты требуется один предохранитель.
- Возможен безопасный пробой в любом направлении, но защита SCR (управляемый кремнием выпрямитель) должна быть обеспечена параллельным диодом.
-
-
Примечание:
-
-
-
- Низкая эффективность и возможность мерцания при включении вместе с другими электронными устройствами.
-
-
Цифровое управление
DALI (цифровой адресный интерфейс освещения)
Digital Addressable Lighting Interface (DALI) — это Цифровой интерфейс освещения с возможностью адресации. Стандарт DALI: IEC 60929.

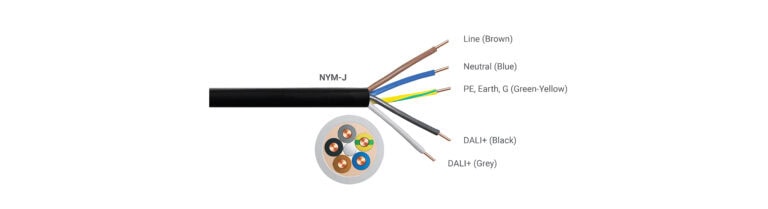

На физическом уровне DALI представляет собой двухпроводную шину. Шина DALI, а также (команда / данные) требует подключения источника питания 16 В при отсутствии связи. Команда шины DALI предоставляет средства для управления, настройки и запроса продукта.16 V when there is no communication. The DALI bus command provides facility to control, configure, and query the product.
Преимущества
-
-
-
- Повышенная экономия электроэнергии
- Управление отдельными светильниками и динамическое создание групп (цепей).
- Возможность настройки и перенастройки под изменяющиеся сценарии.
- Простой интерфейс с системами контроля и управления зданием.
- Каждый блок в системе является адресным.
- Простота модификации и расширения.
- Только одна пара управляющих проводников даже в многоканальных системах снижает затраты на установку.
- Управляющий проводник без полярности снижает риск неправильного подключения.
- Возможность управления через интерфейс с помощью компьютера.
- Может быть подключен к системе BMS (LonWorks, EIB) через шлюз.
-
-
Примечание:
-
-
-
- Только 64 балласта на одну шину DALI (интерфейс).
- Только 16 групп на интерфейс.
- Только 16 сцен на интерфейс.
- Конфигурация балластов (включая адрес), групп и сцен загружается в сами балласты и хранится в них.
- Не имеющая топологии шина DALI работает на очень низкой скорости передачи данных.
- Протокол основан на командах, балласты выполняют плавное изменение уровня сигнала и поддерживают уровни.
- Разрешены только определенные дискретные значения плавного изменения уровня сигнала
- Перед вводом в эксплуатацию система должна быть запрограммирована.
- Для продуктов разных производителей программирование выполняется по-разному.
- Максимум 64 адреса/система (обратите внимание, что интерфейс для программирования через компьютер требует наличия адреса).
- Большие системы могут быть построены с помощью программного обеспечения/серверов/шлюзов. Этот тип системы обычно использует существующие сети передачи данных (TCP/IP).Примером такого типа системы является [email protected] от Tridonic.
-
-
DMX 512 (цифровой мультиплекс)
DMX — это международно признанный протокол, используемый для управления освещением. В соответствии с ANSI и поддерживается ESTA.
Преимущества
-
-
-
- Простой в использовании протокол.
- Подходит для использования в больших инсталляциях и световых установках.
- Известные системы с множеством опций управления, лайтбокс, программное обеспечение и т.д.
- Имеет больше каналов, чем аналоговый, и может использоваться для любой консоли.
- Нет возможности установить адрес или несколько значений драйвера / контроллера.
- Каждый светильник должен быть физически доступен для настройки, например, с помощью dip-переключателя или другого интерфейса, что может быть затруднено, если светильники уже установлены.
- Отсутствие возможности получения информации о состоянии работы или неисправности обратно на пульт.
-
-
Примечание:
-
-
-
- Специальные требования к контрольному кабелю и монтажу.
- Терминирующий резистор — это отдельный штекер со встроенным резистором 120 Ом, подключенный к первичной паре сигналов данных
-
-
RDM (удаленное управление устройствами)
RDM — это ANSI E1.20 Удаленное управление устройствами — это усовершенствование протокола DMX путем добавления двунаправленной связи между контроллерами освещения (или системами) и подключенными устройствами, совместимыми с RDM.
Преимущества
-
-
-
- Доступ к настройкам адресов драйверов/контроллеров через 3-жильные кабели передачи данных.
- Консоль может искать во Вселенной DMX все подключенные устройства и затем автоматически устанавливать их патч-адреса.
- RDM-устройства могут обновлять прошивку через сигнал DMX512.
- Устройства RDM могут отправлять информацию о состоянии и неисправностях обратно на консоль.
- Двунаправленная связь позволяет легче интегрировать DMX-установки со сложными протоколами ethernet, такими как Art-Net или sACN
-
-
Примечание:
-
-
-
- Этого можно достичь, используя стандартные кабели DMX512, при условии, что все три кабеля подключены в конце.
- DMX512 обычно посылает команды только от контроллера к источнику, RDM облегчает двунаправленную связь, что дает много преимуществ и особенно полезно для адресации настроек и других функций
-
-
Zigbee
Преимущества
-
-
-
- Zigbee имеет гибкую структуру сети.
- Он имеет очень длительный срок службы батареи.
- Zigbee имеет топологию ячеистой сети с низкой стоимостью, многонадежной передачей данных и энергоэффективностью.
- Он менее сложен, чем Bluetooth.
- Легко устанавливается.
- Zigbee поддерживает большое количество узлов.
- Короткий период работы приводит к экономии электроэнергии и энергопотреблению связи.
-
-
Примечание:
-
-
-
- 2,4 ГГц
- 915 ГГц
- 868 МГц
-
-
Bluetooth/Wifi
Преимущества
-
-
-
- Не требуются провода.
- Тысячи узлов в одной сети.
- Использование стандартного смартфона.
- Отсутствие единой точки отказа.
-
-
Примечание:
-
-
-
- 2,4 ГГц
-
-
