PRÉSENTATION DE DMX/RDM

Qu’est-ce que DMX ?

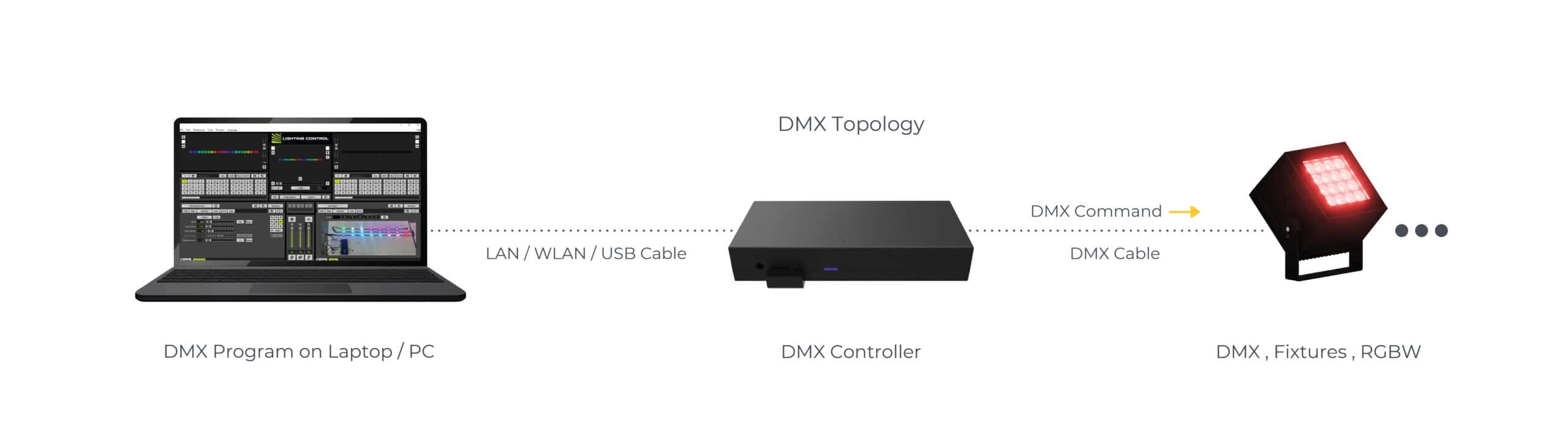

Figure système DMX. 1

Issu du monde de l’éclairage de scène et de spectacle, et désormais largement adopté dans les applications architecturales, le DMX (Digital Multiplex) est un protocole internationalement reconnu utilisé pour contrôler l’éclairage. Conforme à l’ANSI et maintenu par l’ESTA, il ne s’agit pas d’une technologie propriétaire et n’est donc pas limité à un seul fabricant.

DMX512 : ANSI E1.11 est un protocole série, vous permettant de connecter le contrôleur directement à l’appareil que vous voulez contrôler. Il s’agit d’un protocole de communication série asynchrone basé sur le protocole RS-485, fonctionnant à 250 kbps ; il peut envoyer des informations jusqu’à 512 canaux dans un seul canal DMX-512 avec 1 byte de données par canal.

Une amélioration du DMX512 appelée RDM est également disponible dans certains produits ETC pour la configuration à distance des appareils. Topologie et connecteurs Figure. 1

FRAME DE DONNEES DMX

Qu'est-ce que le RDM ?

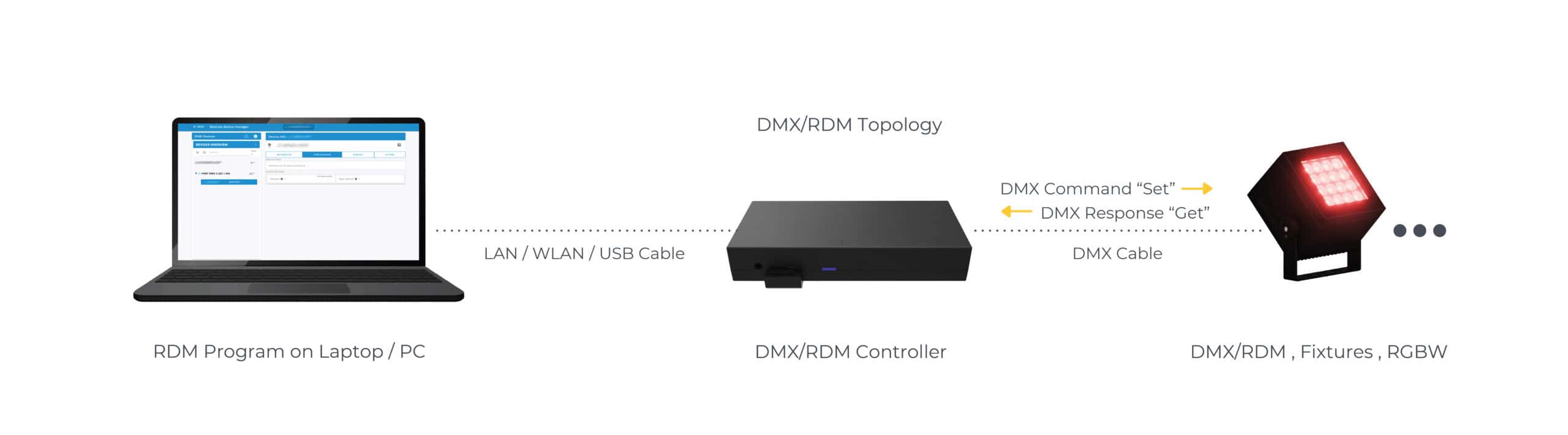

SYSTÈME DMX/RDM

RDM : (Remote Device Management) ANSI E1.20 Remote Device Management offre une amélioration du protocole DMX en ajoutant une communication bidirectionnelle entre les contrôleurs (ou systèmes) d’éclairage et les appareils compatibles RDM connectés. Ceci peut être réalisé en utilisant des câbles DMX512 standard, à condition que les trois câbles soient connectés à l’extrémité. En général, le protocole DMX512 n’envoie que des commandes du contrôleur vers la source. Le RDM facilite la communication bidirectionnelle, ce qui offre de nombreux avantages et est particulièrement utile pour les réglages d’adresses et d’autres fonctions.

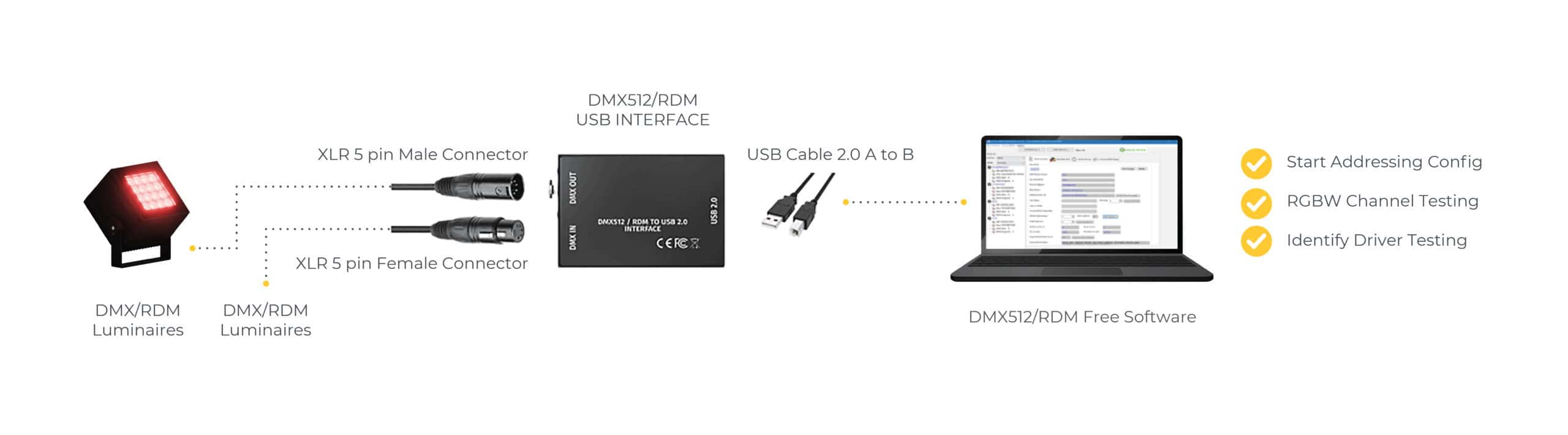

Avantages du DMX/RDM

► Accès aux paramètres d’adresse des pilotes/contrôleurs via un câble de données à 3 fils.
► La console peut rechercher dans l’univers DMX tous les appareils connectés, puis les adresser automatiquement par patch.
► Les appareils RDM peuvent être mis à niveau au niveau du firmware via le signal DMX512.
► Les appareils RDM peuvent renvoyer des informations d’état et de défaut à la console.
► La communication bidirectionnelle permet une intégration plus facile des installations DMX avec des protocoles ethernet sophistiqués tels que
Art-Net ou sACN.

DMX / pas de RDM Inconvénients

► Pas de possibilité de régler l’adresse ou les valeurs multiples du pilote/contrôleur.
► Chaque luminaire doit être physiquement accessible pour la configuration, par exemple en actionnant un dip switch ou une autre interface, ce qui peut
être difficile si les luminaires ont déjà été installés.
► Aucune possibilité de recevoir des états de fonctionnement ou de défaut en retour sur la console.

Qu'est-ce que le RGBW ?

La LED RGBW utilise une puce LED 4 en 1 composée de LED rouge, verte, bleue et blanche. L’ajout de la puce LED blanche au cluster RGB permet d’obtenir un rendement plus élevé, un ton blanc plus pur avec une température de couleur calibrée, par exemple blanc chaud, blanc neutre, blanc froid. Grâce aux longueurs d’onde supplémentaires, les RGBW sont capables de produire des couleurs plus raffinées. Les RGBW bénéficient des mêmes caractéristiques que les LED RGB, comme le changement de couleur et le contrôle par un contrôleur ou un convertisseur DMX vers RGBW.

DMX512/RDM Diverses restrictions

Pour installer et utiliser un système de contrôle DMX/RDM, vous devez connaître les points suivants :

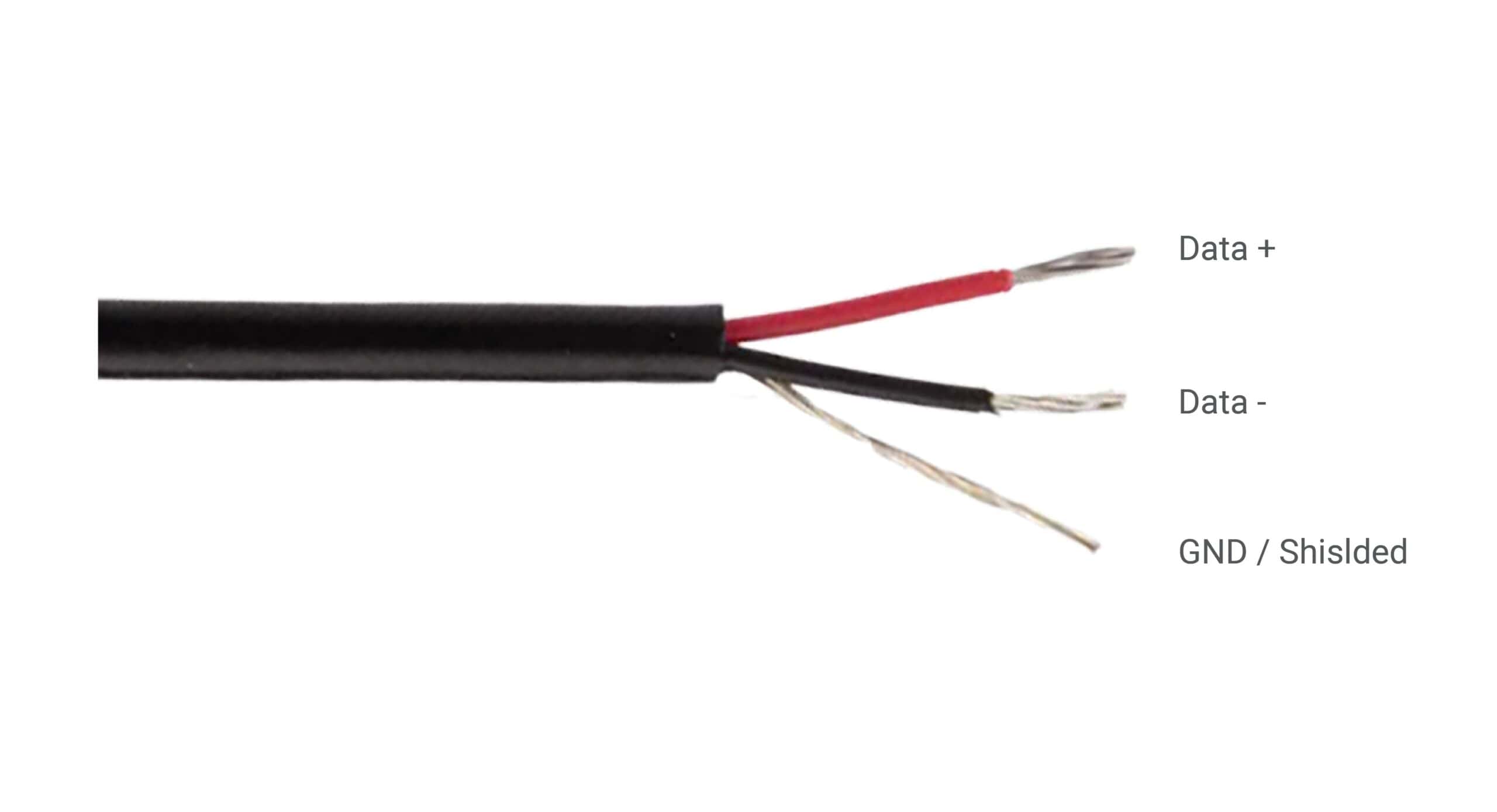

CABLE DMX
Paire torsadée blindée 110 Ohm

► La norme DMX spécifie un câble blindé à 1 ou 2 paires torsadées de 120 ohms ou 100 ohms convenant à une utilisation avec EIA-485 (120 ohms)
et EIA-422 (100 ohms) électronique, ou un câble Cat5e (ou mieux).
► Dispositifs DMX en guirlande, la longueur totale ne dépasse pas 300 m.
► Max 32 appareils par sortie (plus en utilisant des boosters ou des splitters).
► Ligne DMX terminée par une résistance de 120 Ω, la puissance la plus courante utilisée pour les résistances de terminaison DMX est généralement
de 1/4 watt ou 1/2 watt.
► SPLLITER DMX (Max 32 Splitter par boucle DMX)
